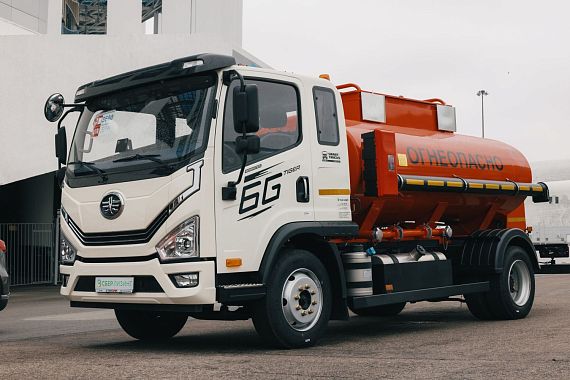

Характеристики FAW Tiger 6G
|
|
Модель шасси
|
FAW Tiger СА 1121
|
|
ОСНОВНОЕ
|
|
Колесная формула
|
4 × 2
|
|
Тип кабины
|
3-местная, со спальным местом
|
|
МАССА И ГАБАРИТЫ АВТОМОБИЛЯ
|
|
Технически допустимая общая масса, кг
|
11 950
|
|
Колесная база, мм
|
3 600
|
|
Снаряженная масса шасси, кг
|
3 730
|
|
Грузоподъемность шасси, кг
|
8 220
|
|
Длина, мм
|
7 190
|
|
Ширина, мм
|
2 202
|
|
Высота, мм
|
2 430 / 3 030 (c обтекателем)
|
|
Нагрузка на переднюю / заднюю ось, кг
|
4 000 / 8 240
|
|
Монтажная длина рамы (мм)
|
4 156
|
|
Задний свес шасси (мм)
|
1 500
|
|
Передний свес шасси (мм)
|
1 155
|
|
ДВИГАТЕЛЬ
|
|
Модель
|
FAWDE CA4DH1-18EV
|
|
Количество цилиндров / расположение
|
4 / рядный
|
|
Рабочий объем, см3
|
3800 см3
|
|
Мощность макс., кВт (л.с.) об/мин
|
132 кВт / (180 л.с.) / 2500
|
|
Крутящий момент макс., Н∙м / об/мин
|
650 / 1500
|
|
ТРАНСМИССИЯ
|
|
Модель
|
WANLIYANG 6G70
|
|
Тип / количество передач
|
Механическая / 6
|
|
Сцепление
|
Однодисковое, Ø 362 мм
|
|
Передаточное число оборотов коробки передач
|
i1=6.012 i2=3.292 i3= 2.004 i4=1.367 i5=1 i6=0.789
|
|
ТОРМОЗНАЯ СИСТЕМА
|
|
Тип
|
Пневматические двухконтурные
|
|
Передние и задние тормоза
|
Барабанные
|
|
ТОПЛИВНЫЙ БАК
|
|
Емкость топливного бака, л
|
200
|
|
ТИП ПОДВЕСКИ
|
|
Передняя
|
Рессорная
|
|
Задняя
|
Рессорная
|
|
ШИНЫ
|
|
Передняя ось / задняя ось
|
245/70R19.5
|
|
Запасное колесо
|
1
|
|
Параметры надстройки
|
|
Объём ёмкости, л.
|
7 500
|
|
Снаряжённая масса ТС, кг.
|
5 700
|
|
Грузоподъёмность, кг.
|
6 250
|
|
Форма сечения цистерны
|
Овал
|
|
Цвет окраски цистерны
|
Оранжевый, надпись «ОГНЕОПАСНО». Наклейки «Знак опасности», «Знак вещества, опасного для окружающей среды». Контурная маркировка автоцистерны светоотражающим материалом.
|
|
Доработка шасси для перевозки ЛВЖ
|
Защита топливных баков с 4-х сторон; Маячки автопоезда на крыше кабины; Проблесковый маяк оранжевого цвета - 2шт.; Ящик для песка; Огнетушитель - 2 шт. ОП-6, в пластиковых пеналах; Барабан заземления; Цепь снятия статического напряжения на заднем брусе; Экранирование электропроводки; Кронштейн для информационной таблички класса опасности; Противооткатные упоры, 2 шт., Заднее защитное устройство.
|
|
Перевозимая жидкость
|
Светлые нефтепродукты
|
|
Материал цистерны:
|
Сталь низколегированная 09Г2С, толщина 4 мм
|
|
Волнорезы
|
Полусферической формы
|
|
Количество секций в цистерне
|
2 (две)
|
|
Крепление надрамника к раме шасси
|
При помощи металлических стремянок и противосдвиговых пластин
|
|
Крышка горловины
|
Алюминий- дюраль
|
|
Устройство дыхательное
|
УД -1
|
|
Донный клапан
|
2шт
|
|
Лестница на площадку обслуживания заливной горловины
|
Заднее расположение
|
|
Площадка обслуживания горловины
|
Из просеченного листа с противоскользящим эффектом, оборудована складными поручнями
|
|
Рукава
|
Рукава напорно-всасывающий (Ду 75 или 65 мм, длина 4 метра - 2 шт.) с БРС
|
|
Пеналы для укладки рукавов
|
Металлические оцинкованные, по бокам цистерны – 2 шт.
|
|
Насос
|
СВН-80 (расположен на раме шасси)
|
|
Привод насоса
|
от гидравлики
|
|
Производительность насоса
|
21,6 м3/час
|
|
- главный выключатель аккумуляторных батарей, защищенный и сертифицированный на соответствие требованиям ДОПОГ (п. 9.2.2.8). Класс защиты IP65.дублирующая кнопка отключения «массы» в Кабине
|
|
